Dexion liggers - Wat betekent C35 en C45 in de coderingen?
Één van de grote voordelen van de Duitse fabrikant van palletstellingen Dexion, is dat zij de productcoderingen op de onderdelen printen/drukken
Daarmee is het veel eenvoudiger om te achterhalen welk type Dexion ligger je in je magazijn hebt, hetgeen je magazijn veiliger maakt en nabestellen eenvoudiger.
Met name bij de liggers in verzinkte uitvoering is deze code eenvoudig onder op de ligger te vinden.
Opbouw van de code op Dexion liggers

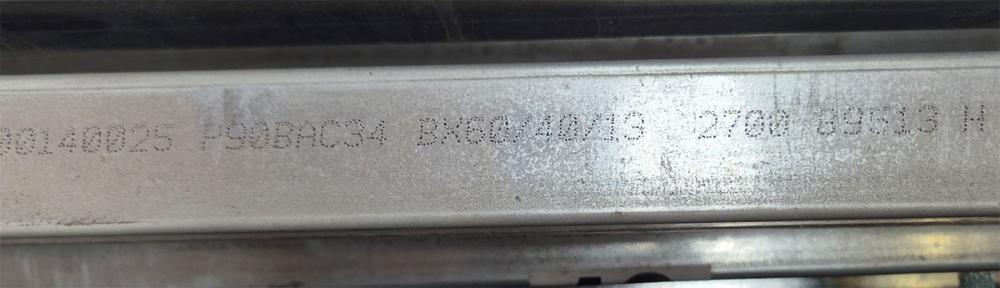

Een code op een Dexion ligger ziet er vaak uit als onderstaand
Hier staat dus "100140025 P90BAC34 BX60/40/13 2700 ETC"
Achtereenvolgens is dit:
- 100140025 : De artikelcode van de betreffende ligger
- P90 : De productserie
- BA : Het betreft een ligger
- C34 : De aanduiding van het type klauw of connector die links en rechts op de ligger gemonteerd is
- BX 60/40/13 : het betreft een (box)ligger met een hoogte van 60 mm, een dikte van 40 mm en een materiaaldikte van 1,3 mm
- 2700 : de lengte van de ligger
Alle informatie die noodzakelijk is om de juiste Dexion ligger na te bestellen is dus aanwezig in de codering
Waarom is de connectortypering (Cxx) belangrijk?
Iedere ligger heeft een connector waarmee de ligger wordt ingehaakt in het frame.
Die connector is er in verschillende uitvoeringen. Het connectortype wordt bij Dexion aangeduid met een C
- Het eerste cijfer na de C geeft aan voor welke frames de ligger geschikt is:
- Is dit een '3' dan is de ligger geschikt voor Dexionframes met een materiaaldikte tot 2,5 mm
- Is dit een '4' dan is de ligger geschikt voor Dexionframes met een materiaaldikte boven de 2,5 mm
- Het tweede cijfer na de C geeft het aantal inhakingen dat de connector heeft
- Is dit een '4' dan heeft de connector 4 haken en is geschikt voor liggers tot 100 mm hoog
- Is dit een '5' dan heeft de connector 5 haken en is geschikt voor liggers hoger dan 100 mm
Vier verschillende connectoren
Dexion heeft dus 4 verschillende connectoren:
- C34 voor liggers <100 mm hoog en frames met materiaaldikte <2,5 mm
- C35 voor liggers >100 mm hoog en frames met materiaaldikte <2,5 mm
- C44 voor liggers <100 mm hoog en frames met materiaaldikte >2,5 mm
- C45 voor liggers >100 mm hoog en frames met materiaaldikte >2,5 mm
Een C34 of C35 connector is niet gemaakt voor framediktes >2,5 mm. Je gaat hem dan ook niet, of enkel met veel moeite, in het frame krijgen als je het verkeerde frame hebt
Omgekeerd is een C45 niet gemaakt voor framesdiktes<2,5 mm. Er zal speling ontstaan tussen de haken en het frame.
