Serie over sprinklers en palletstellingen - deel 2 - Dwarstrekkanalen

In het vorige artikel vertelde we al dat stellingen niet alleen aan bouw- en arbo-eisen moeten voldoen, maar ook aan verzekeringseisen. Om al die eisen op het gebied van brandveiligheid overzichtelijk en op elkaar afgestemd te krijgen, bestaan er uitgangspuntendocumenten: De UPD’s

Dikwijls zijn de voorschriften die in UPD’s zijn opgenomen overgenomen uit FM-Global Data-sheets. Met name FM Global Datasheet 8 - 9 is van belang voor je stellingen.

Vervolgens hadden we het in dat artikel over langstrekkanalen en de minimale vrije ruimte die deze moet innemen. Haaks op de langstrekkanalen, en dus haaks op de rijrichting van de truck bevinden zich de dwarstrekkanalen. Dwarstrekkanalen bevinden zich dus tussen de pallets onderling én tussen de pallets en de frames van de stellingen.

Sinds de komst van ESFR sprinklers in de hoge Nederlandse Warehouses is In-rack sprinkler in veel gevallen niet meer nodig. Dat vereist echter wel dat de flue-spaces in de stellingen conform voorschriften worden ingericht en gehandhaafd blijven. Het realiseren en handhaven van de dwarstrekkanalen is in de praktijk vaak lastiger dan de langstrekkanalen.

In een bovenaanzicht met 2 dubbele rijen palletstellingen zien de dwarstrekkanalen er als volgt uit (in geel getekend)

De breedte van het dwarstrekkanaal moet tenminste 75 mm zijn en van boven naar beneden door de stelling lopen. (We hoorden laatst de opmerking dat 'je een tennisbal van boven naar beneden door het dwarstrekkanaal op de grond moet kunnen laten vallen zonder pallets te raken). Dit heeft gevolgen voor de flexibiliteit in je magazijn. Immers: Op het ene liggerniveau 4 europallets van 800 mm breed plaatsen en op het niveau erboven 3 blokpallets van 1000 mm breed (of pallets van 1100 mm breed) heeft als gevolg dat het verticale dwarstrekkanaal niet in 1 rechte lijn lopen.

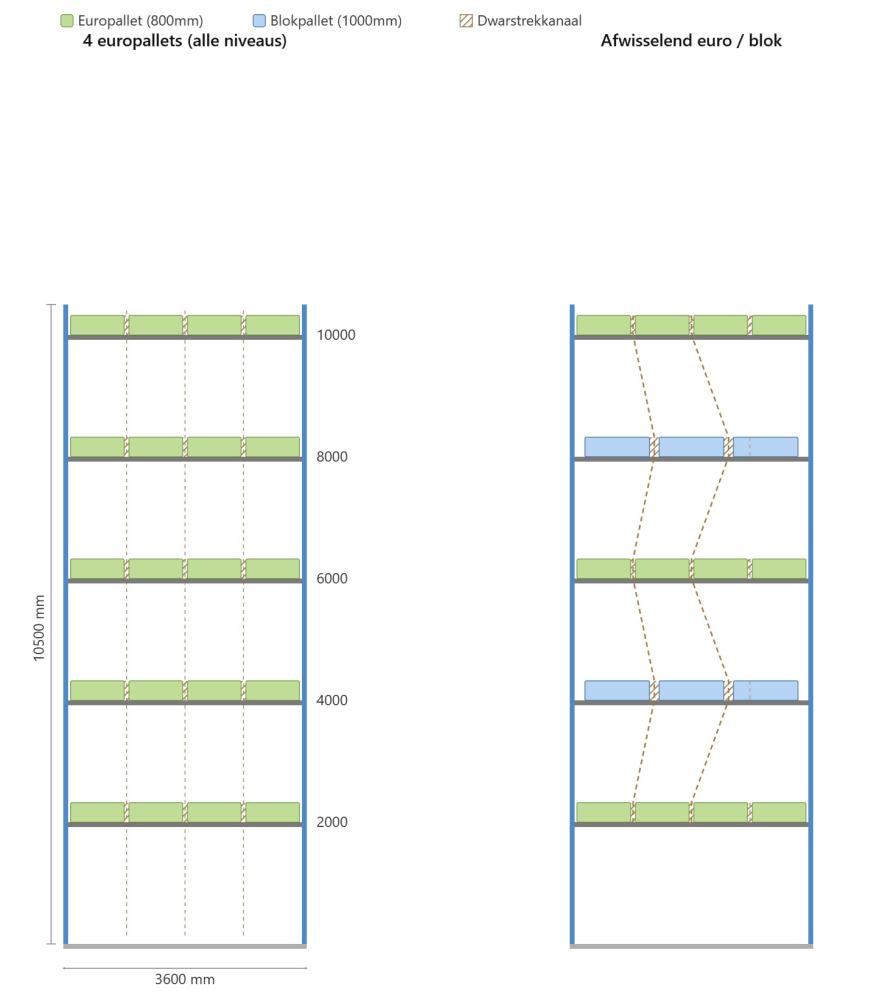

Bovenstaande afbeelding geeft links de goedgekeurde situatie aan en rechts de afgekeurde situatie. In een magazijn waar alléén maar europallets of alléén maar blokpallets worden gebruikt is dit niet zo’n probleem. In een magazijn waar beide types, en wellicht ook de Asian Standard Pallet van 1100 mm breed gebruikt wordt is dit wel een probleem.

Mogelijke oplossing: je liggers opdelen in 'fictieve' sprinklervakken

Een aantal klanten die we hebben hebben hun stellingen opgedeeld in sprinklervakken. In dat geval wordt er minder gekeken naar optimalisatie van het aantal pallets op een ligger, maar worden er vakken gecreëerd op basis van de breedste veelvoorkomende pallet in het magazijn en daar worden de liggermaten op gebaseerd

Voorbeeld 1 - Euro- en Blokpallets:

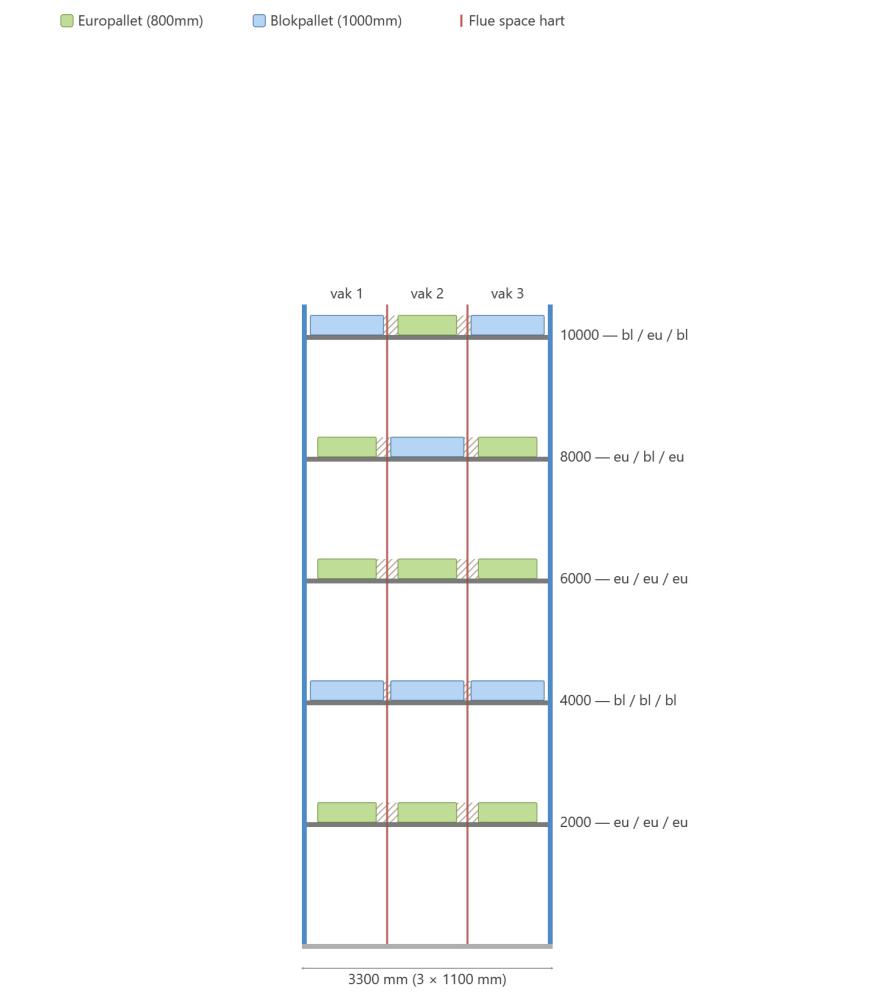

Een klant met zowel euro als blokpallets kiest voor liggers van 3300 mm breed, gebaseerd op 3 blokpallets. De smallere europallets kunnen op dezelfde positie geplaatst worden als de bloks zonder dat het rookkanaal verloren gaat

Voorbeeld 2  - Euro- Blok- en Asian Standard Pallet

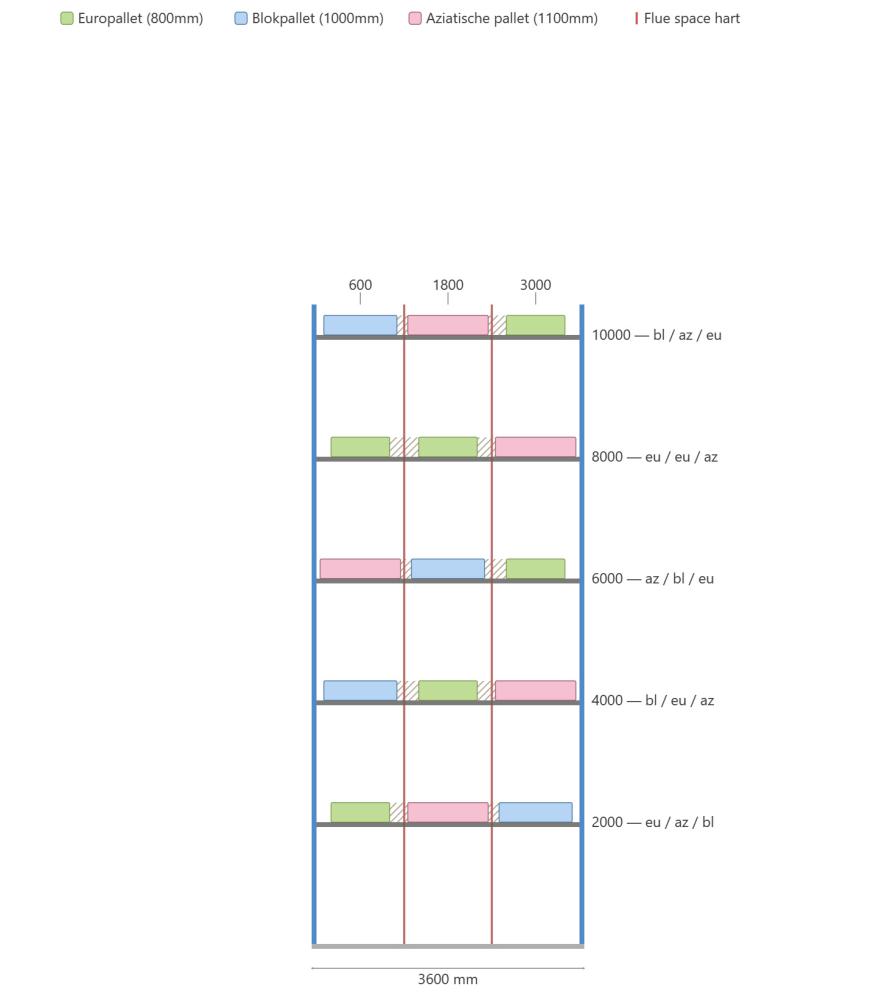

Een klant heeft een magazijn met niet alleen blok- en europallets, maar ook Asian Standard Pallets van 1100 mm breed. Op een liggerniveau van 3600 mm ziet dat er als volgt uit:

Nadeel van sprinklervakken in het laatste voorbeeld

Het is algemeen bekend dat op een ligger van 3600 mm vier europallets van 800 mm naast elkaar passen. Door de ligger op te delen in 3 zogenaamde sprinklervakken verlies je dus opslagcapaciteit indien er veel europallets in je magazijn geplaatst worden. De hierboven geschetste oplossingen zijn alleen van toepassing indien andere oplossingen niet haalbaar zijn vanuit financieel of operationeel oogpunt. Die andere oplossingen kunnen zijn:

• Een WMS dat altijd de juiste locatie toewijst en rekening houdt met de eisen vanuit het UPD
• Een verdeling in het magazijn met stellingen voor Europallets, en andere stellingen voor bijvoorbeeld blok- en/of Asian Standard Pallets

Conclusie

Dwarstrekkanalen in palletstellingen zijn altijd een beperkende factor voor flexibiliteit of opslagcapaciteit. Het alternatief: In Rack Sprinkler is voor vrijwel iedere magazijnchef een nog grotere verschrikking. Als je een daknetsprinkler hebt kijk dan eerst of je in staat bent middels je WMS zonder verlies van efficiency aan de eisen tot het instandhouden van je dwarstrekkanalen kan voldoen. Lukt dat niet kijk dan naar fysieke oplossingen.

Hetzij het verdelen van je magazijn in een deel voor euro-, een deel voor blok- en een deel voor andere pallets.

Is je omloopsnelheid hoog, of varieert het type pallets dat je binnenkrijgt continu? Kijk dan eens of je je stellingen kunt indelen in ‘sprinklervakken’.
