Stap 4 . Bepaal de relevante maatvoeringen van je onderdelen
0%
Nadat het belastingbord is gecontroleerd, indien aanwezig, is de volgende stap het identificeren van de onderdelen van de palletstelling waarvan je nog geen informatie hebt. Het frame vormt de verticale structuur van het rek en bepaalt samen met de liggers de totale hoogte, diepte en draagkracht van de constructie.
Opbouw van een frame
Een standaard frame bestaat uit twee stijlen – de verticale profielen – die onderling verbonden zijn met schoren. De schoren zorgen voor de stijfheid en stabiliteit van het geheel. Bij verschillende fabrikanten (zoals Stow, Meta, Mecalux of Esnova) kunnen de vorm, het patroon en de afstand van deze schoring variëren waardoor veel verschillende types met verschillende draagvermogens ontstaan.
Belangrijke maten van een frame
Om het juiste vervangende frame of onderdelen van het frame te kunnen bestellen, zijn de volgende afmetingen essentieel:
- Hoogte van het frame of de stijl: de totale hoogte van de constructie, gemeten van vloer tot bovenzijde van het profiel.
- Diepte van het frame: de afstand tussen de twee stijlen, bepalend voor het type pallet dat geplaatst kan worden (meestal 800 mm, 1050 mm of 1100 mm).
- Breedte van de stijl: de buitenmaat van het profiel, vaak tussen 70 en 120 mm afhankelijk van het draagvermogen.
- Materiaaldikte van de stijl: de dikte van het staal, meestal tussen 1,5 en 3,5 mm, bepalend voor de stijfheid.
- Type en patroon van de schoring: kruisschoren, diagonaalverbanden of gelaste schoringen — elk merk gebruikt een specifiek patroon en gatafstand.
Door deze maten zorgvuldig op te nemen en eventueel te vergelijken met de oorspronkelijke materiaallijst of het 0-dossier, kan snel bepaald worden welk type frame en welke fabrikant het betreft. Op Rack.Parts kunt u vervolgens filteren op hoogte, diepte en schoringspatroon om de juiste uitvoering te vinden.
Identificeer en meet de liggers
De liggers verbinden de frames met elkaar en dragen de pallets of legborden. Ze zijn bepalend voor de veldbreedte, draaglast en configuratie van de palletstelling. Een correcte identificatie is essentieel bij het vervangen of uitbreiden van de stelling.
Belangrijke maten van liggers
De volgende maten zijn nodig om het juiste type ligger te selecteren:
- Lengte van de ligger: gemeten tussen de binnenzijden van de frames. Dit is de effectieve veldbreedte (bijv. 2700 mm of 3300 mm).

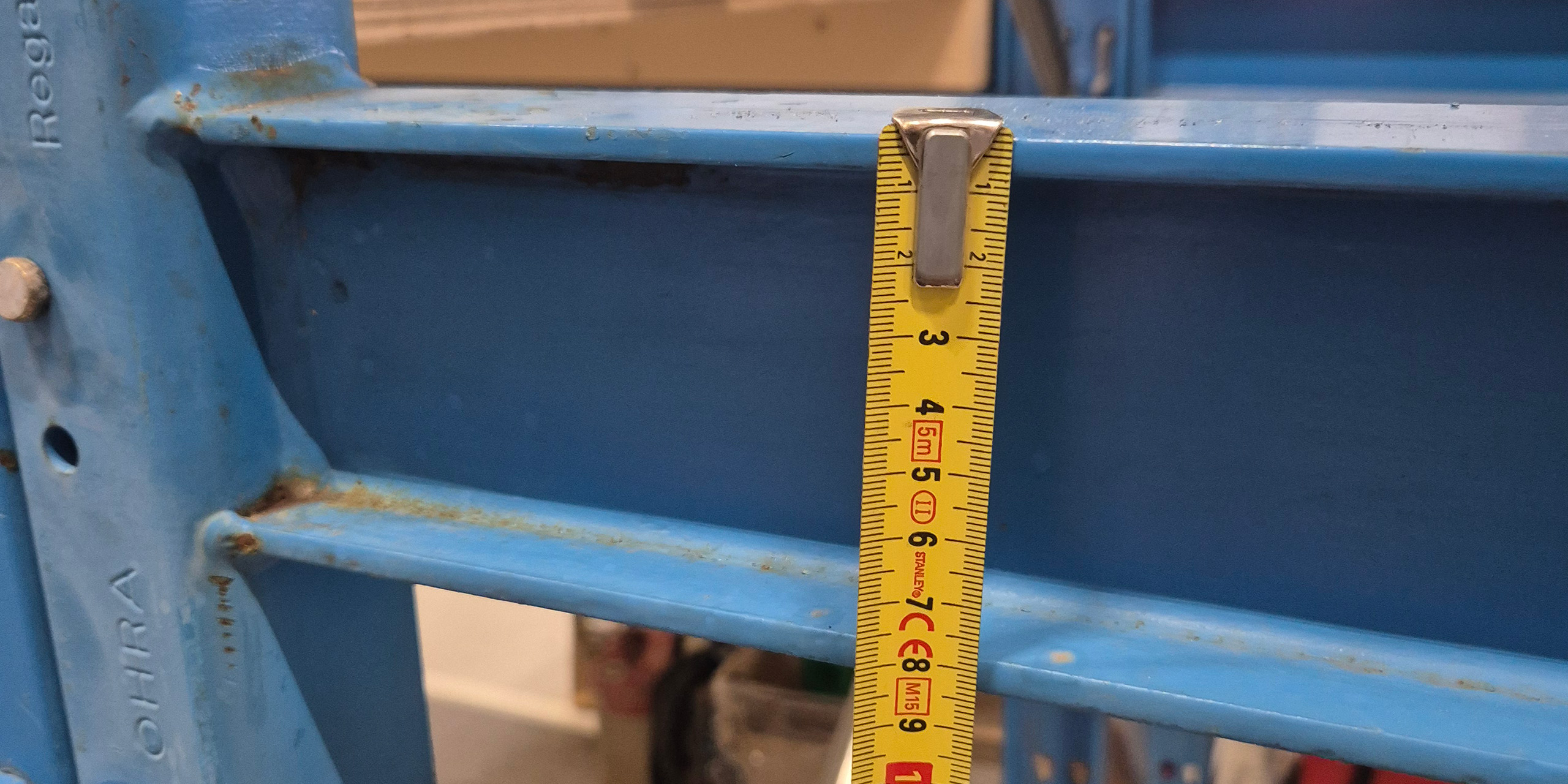

- Hoogte van de ligger: de verticale maat van het profiel (bijv. 90, 100 of 120 mm), direct gekoppeld aan de draagkracht.
- Dikte van de ligger: de materiaaldikte van het staal, vaak tussen 1,5 en 3 mm, afhankelijk van belasting en ontwerp.
- Type ligger: onderscheid tussen 2C-liggers (dubbel C-profiel) en buisliggers (gesloten kokerprofiel). Buisliggers zijn lichter en geschikt voor lichter pallets of orderpicktoepassingen, 2C-liggers worden gebruikt bij zwaardere of dynamische belastingen.
Herkenningskenmerken
Elke fabrikant gebruikt een specifiek vergrendelingssysteem voor de liggerhaken. De vorm, het aantal nokken en de positie van de borgpen zijn belangrijke herkenningspunten. Door een duidelijke foto te maken van de liggerkop en het perforatiepatroon van de stijl, kan op Rack.Parts eenvoudig de juiste combinatie worden bepaald.
Controleer de configuratie
Controleer altijd of de liggers overeenkomen met de configuratie op het belastingbord en in het 0-dossier. Als het aantal niveaus of de hoogte-instelling is gewijzigd, kunnen de oorspronkelijke belastingen ongeldig zijn. Een nieuwe berekening of controle door een gecertificeerde inspecteur is dan noodzakelijk.
Samenvattend
Door nauwkeurig te meten en te vergelijken met de technische specificaties, voorkomt u dat verkeerde onderdelen worden besteld. Dit verhoogt niet alleen de efficiëntie van uw magazijnbeheer, maar garandeert ook dat de constructieve veiligheid behouden blijft.
