Wat betekent de toegevoegde letter P bij de frame aanduidingen van Stow, Still en Jungheinrich

Fabrikanten van palletstellingen hebben een breed scala aan verschillende frames beschikbaar om voor de gebruiker het beste frame te beiden tegen de laagste kosten. Ieder frame heeft zijn eigen specificaties qua breedte, diepte, materiaaldikte, en staalsoort. Ieder frame heeft dus ook een specifiek draagvermogen afhankelijk van die specificaties. Als we kijken naar fabrikant Stow, dan zijn er een groot aantal stijlen beschikbaar:

Die verschillende stijlen zijn allemaal anders qua afmetingen, materiaaldikte en staalsoort. Type 12 is het lichtste frame met de laagste draagvermogens. Type 32 is het zwaarste nog enigzins gangbare frame.

Framesterkte wordt ook bepaald door de schoring

Het frame is zoals bekend opgebouwd uit 2 stijlen van bijvoorbeeld een van bovengenoemde types, met daartussen schoring. De schoring is ook in hoge mate bepalend voor het draagvermogen van het gehele frame. Stow heeft standaard horizontaalschoren en 2 verschillende diagonaalschoren. Een korte en een lange diagonaalschoor.

• De korte diagonaalschoor is voor 500 mm hoogte
• De lange diagonaalschoor is voor 750 mm hoogte

De verdeling van horizontaalschoren, korte diagonaalschoren en lange diagonaalschoren in een frame wordt het schoorpatroon genoemd. Het schoorpatroon in een frame is voorgeschreven door de fabrikant, en uitgebreid getest. Het juist toepassen van het schoorpatroon in een frame is onderdeel van de ingebruiknameinspectie.

Standaard schoorpatroon en schoorpatroon bij frames die een P in de typering hebben

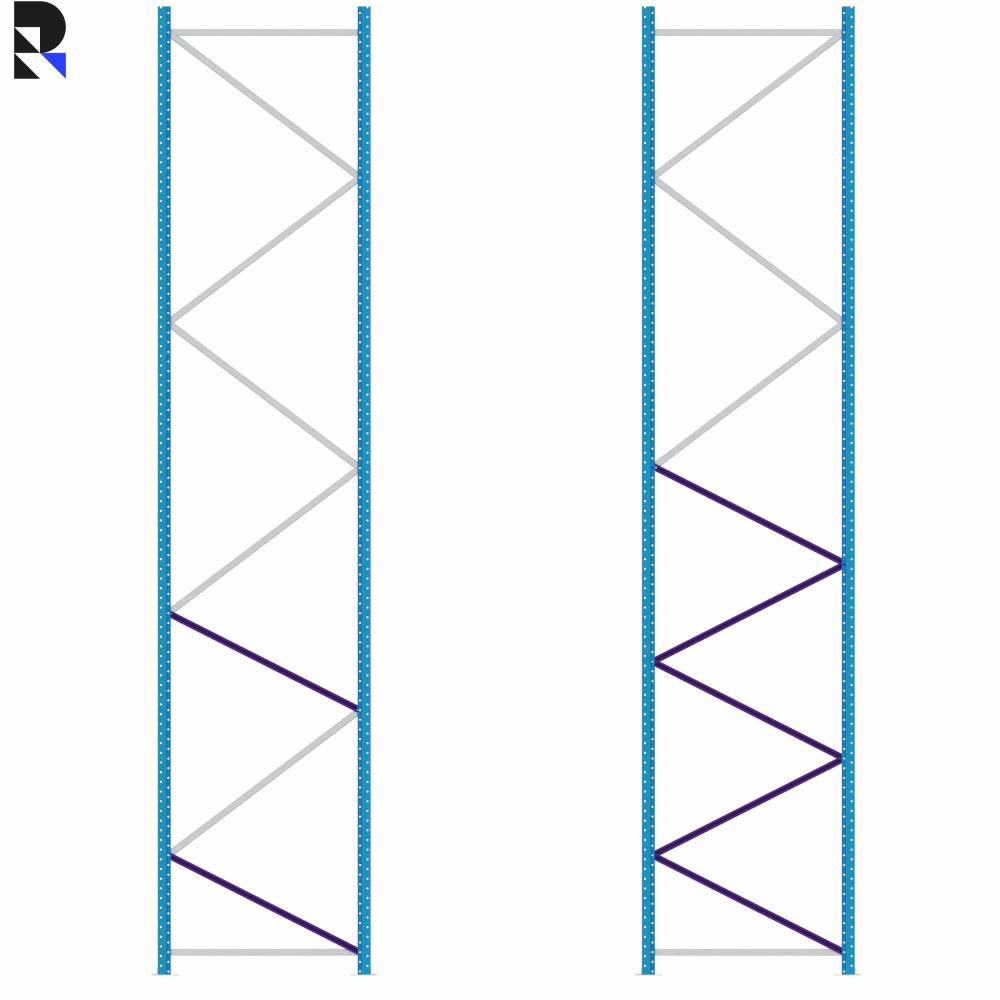

Soms komt het voor dat de klant een eisenpakket heeft waarvoor bijvoorbeeld Stow frametype 18 niet genoeg draagvermogen biedt, maar het zwaardere frame (type 29 bijvoorbeeld) te zwaar is, of qua afmetingen niet uitkomt voor een optimale inrichting. In dat geval kan het draagvermogen van een frame verbeterd worden door een ander schoorpatroon toe te passen. Dit versterkte schoorpatroon bestaat uit extra korte diagonaalschoren onderin het frame vergeleken met een standaard schoorpatroon. Zie de afbeelding hieronder waarbij de korte diagonaalschoren paars gekleurd zijn. Links is een standaard schoorpatroon. Rechts een versterkt schoorpatroon

De rechtse uitvoering met extra korte diagonaalschoren heeft meer draagvermogen dan de linkse uitvoering. Deze rechtse uitvoering wordt op de belastingborden aangeduid met de letter P achter het frametype

Dus 16P in plaats van 16, 18P in plaats van 18 enzovoorts.

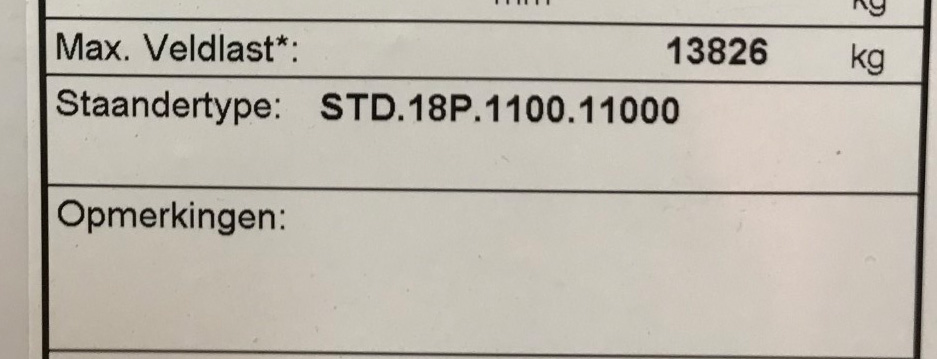

Voorbeelden belastingborden waarbij Still, Stow en Jungheinrich de P toevoegen aan het frametype
